Außenkettenkratzer – DIN 22257

Außenkettenkratzer

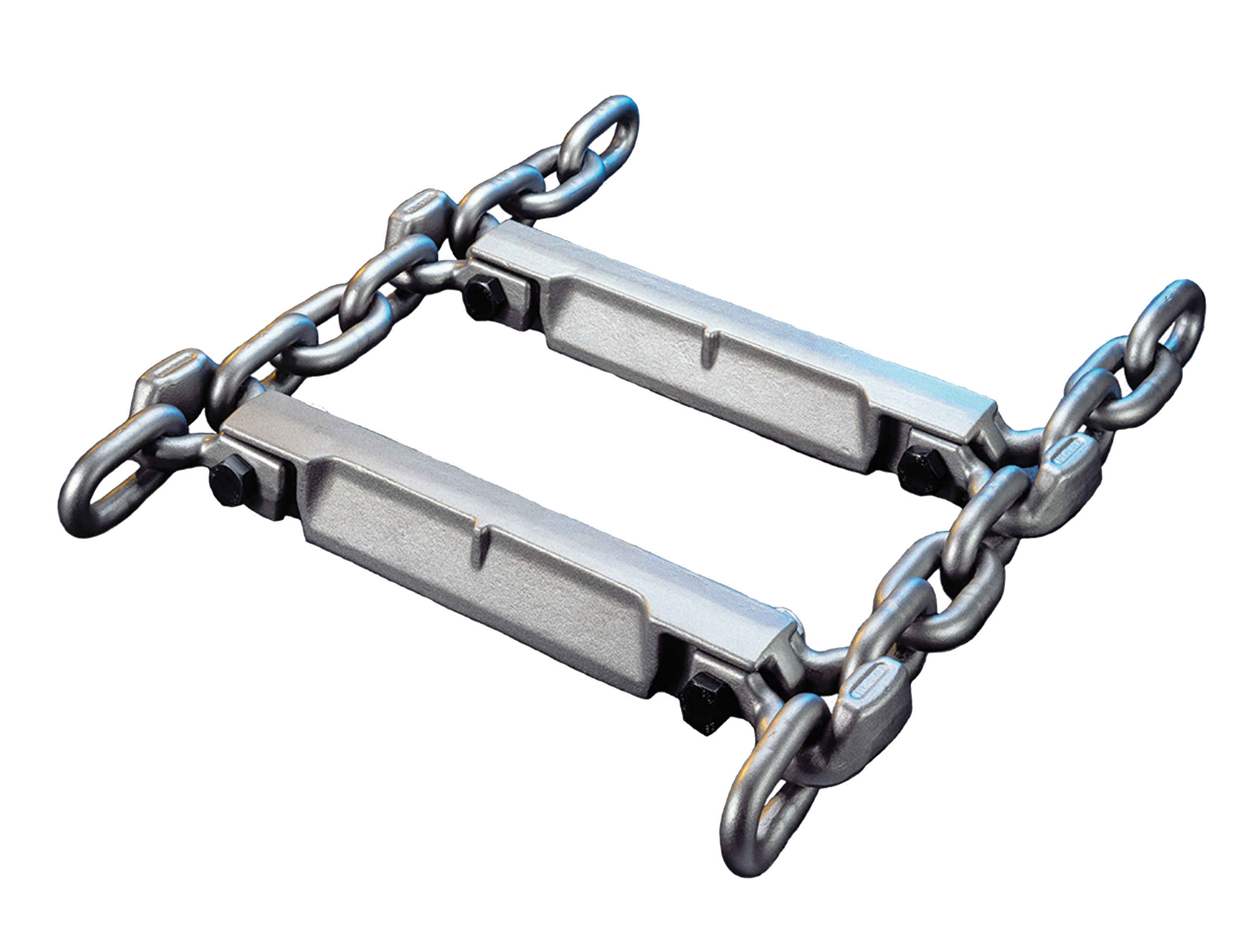

THIELE Außenkettenbänder sind für folgende Kettengrößen erhältlich: 18x64, 19x64,5, 22x86, 24x86 und 26x92 mm. Alle Kratzer sind geschmiedet und gesandstrahlt mit gebohrten Löchern. Die Festigkeit des Materials nach der Wärmebehandlung beträgt 270-320 HB.
Kettenschlösser für Außenkettenbänder werden nach DIN 22253 gefertigt.

Außenkettenkratzer

Eigenschaften

Nenngröße


d x t

Förderer

Artikel-Nr.

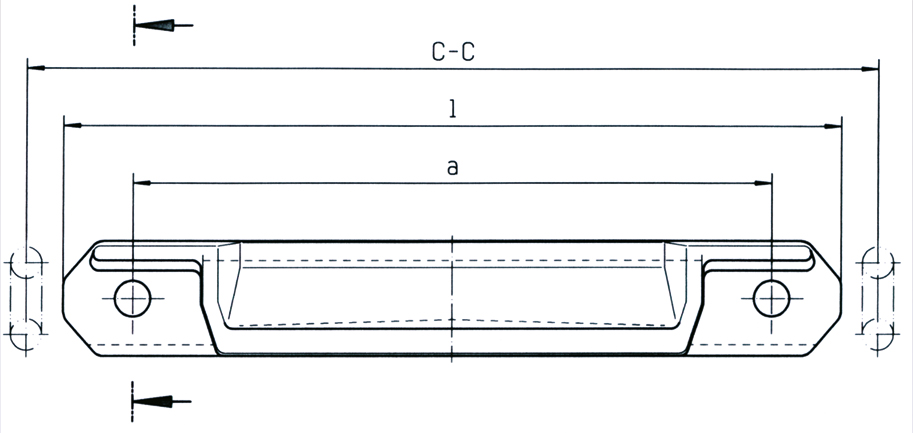

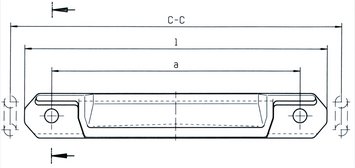

K-Mittenabstand

CC

[mm]

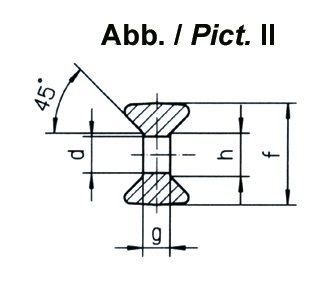

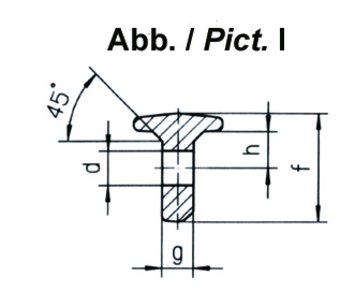

Abb

Maße

[mm]

Gewicht
ca.


Kg

Länge

a

d

f

g

h

18x64/19x64,5

PFI-500*

F24110

500

I

440

390

21.5

63

19

21.5

7.8

18x64/19x64,5

PFI-650 U

F24260

650

I

590

540

21.5

63

19

21.5

10.7

22x86

PFII-600*

F24211

600

I

548

450

25

80

23

26.5

13.8

24x86

PFII-600 SP301

F24208

600

II

507

444

25

87

24

37

13.7

24x86

PFII-600

F24210

600

I

542

444

26

77

25

26

13.4

26x92

PFIII-600*

F24200

600

I

530

429

28

94

26.5

29.5

18.0

*DIN 22257
