Flach- / DUALINK®-Ketten

TSC DUALINK®-Ketten

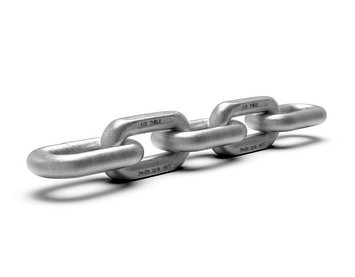

THIELE hat mit der Erfindung der Flachkette im Jahr 1985 eine weitere Innovation im Bergbau eingeführt. Als Flachkette wird eine Rundstahlgliederkette bezeichnet, bei der jedes zweite Glied - das vertikale - im Schenkel abgeflacht ist, damit die äußere Breite der Kette verringert werden kann. Damit kann ein Kettenförderer auf die nächst größere Kette mit dazugehörigem Standard-Kettenrad aufgerüstet werden. Die Flachglieder können bei THIELE in zwei Verfahren hergestellt werden: geschweißt und flach gedrückt oder geschmiedet (DUALINK®-Ketten).

  • In den Qualitäten THD, TSC, TSD und TIP erhältlich
TSC DUALINK<sup>®</sup>-Ketten

Eigenschaften

Nenngröße

d x t

[mm]

Nenndicke


d

Teilung


t

Dicke


e max.

Rundglied

Flachglied

Gewicht
ca.


kg/m

Innere Breite

b1 min.

Äußere Breite

b2 max.

Innere Breite

b3 min.

Äußere Breite

b4 max.

24 x 86**

24

± 0,7

86

± 0,9

29

31

81

28

64

11,5

26 x 92**

26

± 0,8

92

± 0,9

30

31

85

29

75

13,7

30 x 108**

30

± 0,9

108

± 1,1

34

34.5

98

33

87

18,0

34 x 126

34

± 1,0

126

± 1,3

38

39

111

37

98

23,4

38 x 126*

38

± 1,1

126

± 1,3

42

42.1

123

42

111

30,1

38 x 137

38

± 1,1

137

± 1,4

42

42.1

123

42

111

29,0

38 x 146*

38

± 1,1

146

± 1,5

42

42.1

123

42

111

27,6

42 x 146

42

± 1,1

146

± 1,5

45.5

48

135

46

115

36,0

48 x 144/160*

48

± 1,5

304***

± 1,6

56

62

163

57

127

48,2

48 x 152

48

± 1,5

152

± 1,5

54

61

162

52

126

46,5

*nur als Flachkette **nur als DUALINK-Kette ***Modul-Teilung 2 Glieder

Nenngröße

d x t

Artikel-Nr.



Prüfkraft

kN

Prüfdehnung

% max.

Bruchkraft

kN min.

Bruchdehnung

%

Durchbiegung

[mm]

30 x 108

F13774

848

1.4

1.250

11

30

38 x 137

F13919

1.360

1.4

2.010

11

38

42 x 146

F13909

1.660

1.4

2.450

11

42

48 x 152

F14963

2.170

1.4

3.250

11

48

Hinweis: Die obigen Werte gelten für die Ausführung „naturschwarz“ (NSW)

Produkt anfragen >
