Anschlagmittel Güteklasse 10 Anschlagmittel Güteklasse 10

TWN 1856

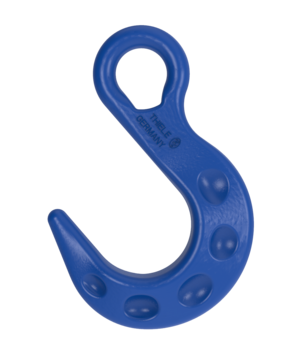

Gießereihaken mit Öse

Die Güteklasse 10 Gießereihaken mit großer Öse TWN 1856 dienen zur Herstellung von Kettengehängen vorwiegend für Gießereien. Mittels Verbindungsgliedern, z.B. XL-LOKs TWN 1820, werden die zugehörigen Rundstahlketten befestigt.

Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-1, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.

Gießereihaken mit Öse

Eigenschaften

Nenngröße

Artikel-Nr.

Tragfähigkeit


[t]

Maße

[mm]

Gewicht
ca.


[kg]

CAD


STEP

CAD


IGES

b

c

d1

d2

d3

e

f

g

h

6-10

F32353

1,40

93

20

21 1)

12

12

108

-

50

24

0,45

Download

Download

7/8-10

F32363

2,50

127

26

28 1)

15

14

135

-

66

33

0,97

Download

Download

10-10

F32373

4,00

144

33

32 1)

17

18

161

-

76

35

1,56

Download

Download

13-10

F32383

6,70

175

38

42 1)

21

21

196

-

89

42

2,96

Download

Download

16-10

F32395

10,00

204

45

54 1)

23

23

229

-

102

48

4,71

Download

Download

18/20-10

F32405

16,00

236

59

59

27

27

259

70

114

63

7,95

Download

Download

22-10

F32413

19,00

264

65

65

30

30

288

78

127

70

11,00

Download

Download

26-10

F32423

26,50

284

75

76

33

35

329

89

136

81

16,49

Download

Download

32-10

F32443

40,00

333

83

85

42

42

358

100

152

96

26,20

Download

Download

1) Kreisrunde Öse

Produkt anfragen >
