Die Güteklasse 8 selbstverriegelnden Haken mit Öse TWN 0798 dienen zur Herstellung von Kettengehängen und finden häufig Anwendung in der Bauindustrie. Mittels Verbindungsgliedern, z.B. eines THI-LOK®s TWN 1320, werden die zugehörigen Anschlagketten befestigt. Beim Belasten der Haken verriegeln diese selbsttätig, das Öffnen kann erst im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen.
Die selbstverriegelnden Haken entsprechen der DIN EN 1677-3.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 8
TWN 0798

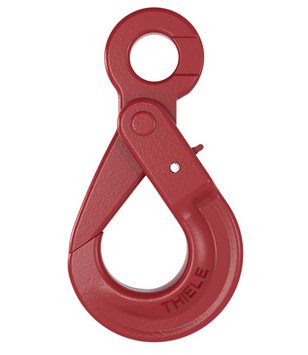

Selbstverriegelnde Haken mit Öse
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
c | d1 | d2 | e | g | h | l | ||||||
6-8 | Z07274 | 1,12 | 18 | 22 | 10 | 107 | 26,5 | 22 | 140 | 0,52 | ||
7/8-8 | Z07275 | 2,00 | 23 | 24 | 12 | 133 | 33 | 25 | 169 | 0,88 | ||
10-8 | Z07276 | 3,15 | 27 | 32 | 13 | 167 | 44 | 34 | 216 | 1,63 | ||
13-8 | Z07277 | 5,30 | 35 | 39 | 16 | 205 | 52 | 40 | 265 | 3,15 | ||
16-8 | Z07278 | 8,00 | 41 | 49 | 23 | 264 | 64 | 50 | 337 | 6,10 | ||
18/20-8 | F092265 | 12,50 | 48 | 59 | 26 | 282 | 77 | 53 | 363 | 9,00 | ||
22-8 | F092285 | 15,00 | 57 | 70 | 26 | 312 | 80 | 70 | 417 | 14,10 | ||
