Die Güteklasse 8 Schlupfhaken mit Öse TWN 0858/1 dienen zur Herstellung von universellen Kettengehängen. Mittels Verbindungsgliedern, z.B. THI-LOK®s TWN 1320, werden die zugehörigen Anschlagketten befestigt. Die geschmiedete Sicherungsklappe verhindert ein unbeabsichtigtes Lösen der Last.
Die Schlupfhaken entsprechen der DIN EN 1677-2.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 8
TWN 0858/1

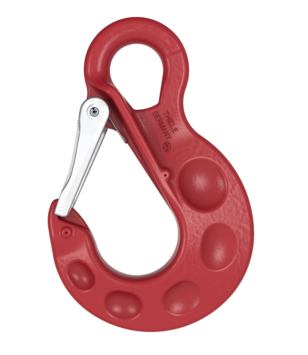

SOLIDO® Schlupfhaken mit Öse und geschmiedeter Sicherungsklappe
Eigenschaften

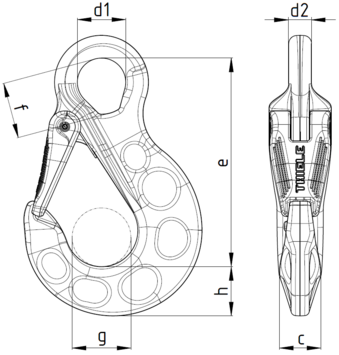

Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | d1 | d2 | g | h | c | f | ||||||
6-8 | F329010 | 1,12 | 92 | 211) | 11 | 20 | 20 | 17 | - | 0,36 | ||
7/8-8 | F329110 | 2,00 | 118 | 281) | 14 | 27 | 25 | 20 | - | 0,76 | ||
10-8 | F329210 | 3,15 | 146 | 361) | 18 | 34 | 32 | 29 | - | 1,50 | ||
13-8 | F329310 | 5,30 | 168 | 421) | 21 | 41 | 41 | 35 | - | 2,55 | ||
16-8 | F329410 | 8,00 | 210 | 541) | 25 | 48 | 50 | 41 | - | 4,65 | ||
18/20-8 | F329510 | 12,50 | 244 | 581) | 27 | 59 | 59 | 51 | - | 7,60 | ||
22-8 | F329710 | 15,00 | 271 | 651) | 30 | 68 | 62 | 55 | - | 10,20 | ||
26-8 | F329810 | 21,20 | 302 | 70 | 33 | 74 | 71 | 60 | 81 | 15,00 | ||
32-8 | F329910 | 31,50 | 350 | 80 | 38 | 90 | 84 | 70 | 99 | 24,30 | ||
1) Kreisrunde Öse | ||||||||||||
