Anschlagmittel Güteklasse 8

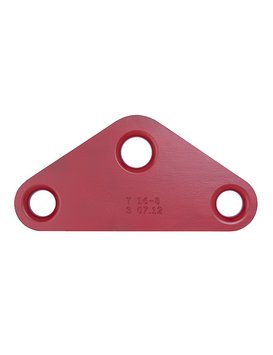

Die Güteklasse 8 Wippen TWN 0882 werden zur gleichmäßigen Lastverteilung in mehrsträngigen Kettengehängen eingesetzt. Dabei erfolgt ein Längenausgleich unterschiedlicher Stranglängen.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Bruchkraft [kN] min. | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||||
0° < β ≤ 45° | 45° < β ≤ 60° | e | a | d1 | d2 | b | c | f | ||||||
6-8 | F48300 | 1,60 | 1,12 | 71 | 42 | 100 | 14 | 18 | 8 | 11 | 10 | 0,40 | ||
8-8 | F48303 | 2,80 | 2,00 | 124 | 56 | 130 | 18 | 22 | 10 | 15 | 12 | 0,80 | ||
10-8 | F48306 | 4,25 | 3,15 | 200 | 70 | 160 | 22 | 28 | 13 | 19 | 15 | 1,50 | ||
13-8 | F48309 | 7,50 | 5,30 | 340 | 91 | 210 | 28 | 40 | 16 | 25 | 20 | 3,40 | ||
16-8 | F48312 | 11,20 | 8,00 | 490 | 110 | 260 | 36 | 42 | 20 | 30 | 25 | 6,60 | ||
18-8 | F48313 | 14,00 | 10,00 | 628 | 130 | 290 | 40 | 54 | 23 | 34 | 25 | 8,40 | ||
20-8 | F48322 | 17,00 | 12,50 | 785 | 130 | 300 | 42 | 54 | 25 | 35 | 30 | 10,90 | ||
22-8 | F48315 | 21,20 | 15,00 | 950 | 140 | 330 | 46 | 56 | 28 | 39 | 35 | 15,20 | ||
26-8 | F48319 | 30,00 | 21,20 | 1.300 | 170 | 390 | 54 | 66 | 33 | 46 | 40 | 24,70 | ||
32-8 | F48321 | 45,00 | 31,50 | 1.960 | 210 | 480 | 68 | 80 | 40 | 56 | 50 | 47,40 | ||
32-8 | F48325 | 45,00 | 31,50 | 1.960 | 200 | 700 | 68 | 80 | 38 | 54 | 50 | 63,62 | ||
