Anschlagmittel Güteklasse 8

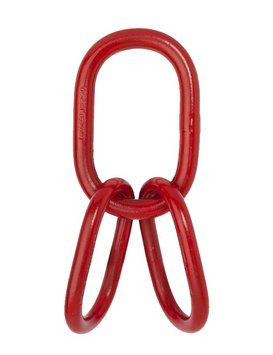

Die Güteklasse 8 Aufhängegarnituren TWN 1315 dienen zur Herstellung von 3- und 4-strängigen Seilgehängen. Die extra großen Zwischenglieder ermöglichen eine einfache Konfektionierung der Anschlagseile.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4. Die Maße entsprechen der DIN 5688-3.
Artikel-Nr. | Tragfähigkeit 0° < β ≤ 45° SF = 1:4 [t] | Maße [mm] | Gewicht [kg] | Einstufung der Seildurchmesser* | CAD STEP | CAD IGES | |||||||
d1 | t1 | b1 | e | d2 | t2 | b2 | Faser [mm] | Stahl [mm] | |||||
F1315016 | 2,80 | 16 | 110 | 60 | 200 | 13 | 90 | 50 | 1,11 | 11 | 10 | ||
F1315018 | 4,00 | 18 | 130 | 70 | 240 | 16 | 110 | 60 | 1,85 | 13 | 12 | ||
F1315022 | 5,30 | 22 | 160 | 90 | 290 | 18 | 130 | 70 | 3,08 | 14 | 14 | ||
F1315026 | 7,50 | 26 | 180 | 100 | 340 | 22 | 160 | 90 | 5,40 | 18 | 16 | ||
F1315032 | 11,10 | 32 | 230 | 125 | 410 | 26 | 180 | 100 | 9,10 | 22 | 20 | ||
F1315036 | 16,00 | 36 | 250 | 140 | 480 | 32 | 230 | 125 | 15,00 | 26 | 24 | ||
F1315045 | 21,00 | 45 | 320 | 175 | 570 | 36 | 250 | 140 | 24,40 | 28 | 28 | ||
F1315050 | 31,60 | 50 | 340 | 190 | 660 | 45 | 320 | 175 | 40,40 | 36 | 36 | ||
F1315056 | 40,20 | 56 | 380 | 210 | 720 | 50 | 340 | 190 | 55,40 | 40 | 40 | ||
F1315063 | 50,10 | 63 | 430 | 240 | 810 | 56 | 380 | 210 | 78,40 | 44 | 44 | ||
F1315085 | 101,80 | 85 | 520 | 290 | 1040 | 80 | 520 | 290 | 201,00 | 60 | 60 | ||
*Nach DIN EN 13414-1 für 3- und 4-Stränge. | |||||||||||||
