Offshore Anschlagmittel

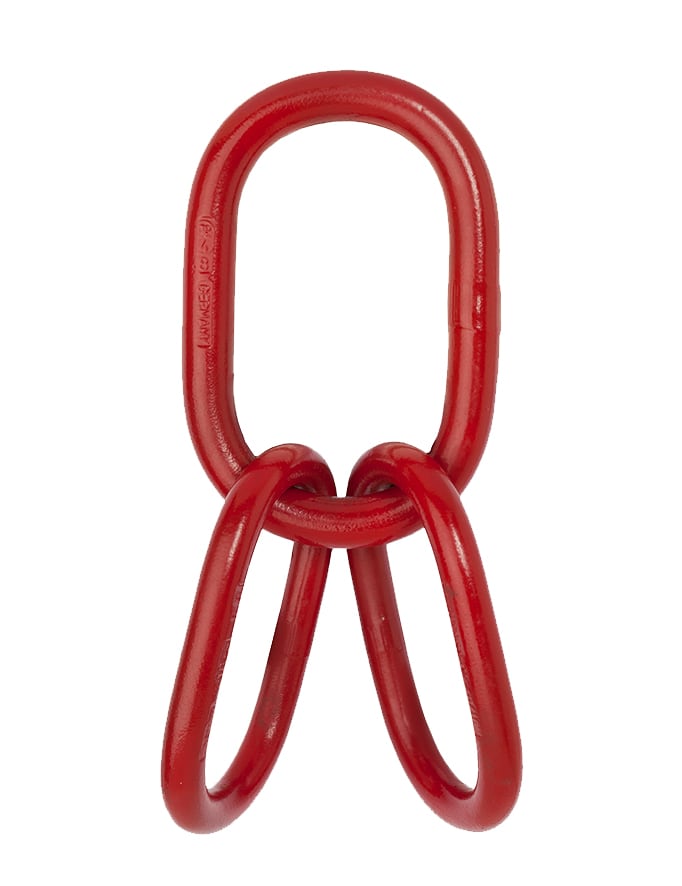

Die Güteklasse 8 Aufhängegarnituren TWN 0797 sind für den Gebrauch in 3- oder 4-strängigen "Lifting Sets" (Anschlagseile) für Offshore-Container gemäß DNV-ST-E271 vorgesehen. Die extra großen Zwischenglieder ermöglichen eine einfache Konfektionierung der Anschlagseile. Die Maße entsprechen der DIN 5688-3. Die Garnituren verfügen über eine DNV-Bauteilabnahme.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4.
Nenngröße
| Artikel-Nr. | Tragfähigkeit (ß = 45°) SF= 1:4 [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | d1 | t1 | b | d2 | t2 | b2 | ||||||
26/22 | F0797268 | 7,90 | 340 | 26 | 180 | 100 | 22 | 160 | 90 | 5,40 | ||
32/26 | F0797328 | 11,30 | 410 | 32 | 230 | 125 | 26 | 180 | 100 | 9,10 | ||
36/32 | F0797368 | 16,00 | 480 | 36 | 250 | 140 | 32 | 230 | 125 | 15,10 | ||
45/36 | F0797458 | 22,60 | 570 | 45 | 320 | 175 | 36 | 250 | 140 | 25,00 | ||
50/45 | F0797508 | 26,80 | 660 | 50 | 340 | 190 | 45 | 320 | 175 | 42,00 | ||
56/50 | F0797568 | 40,00 | 720 | 56 | 380 | 210 | 50 | 340 | 190 | 57,00 | ||
63/56 | F0797638 | 50,00 | 810 | 63 | 430 | 240 | 56 | 380 | 210 | 79,00 | ||
Die Tragfähigkeiten, Herstellungs- und Prüfanforderungen entsprechen der DNV-ST-E271 und liegen teilweise über denen der DIN EN 1677-1 und DIN EN 1677-4. | ||||||||||||
