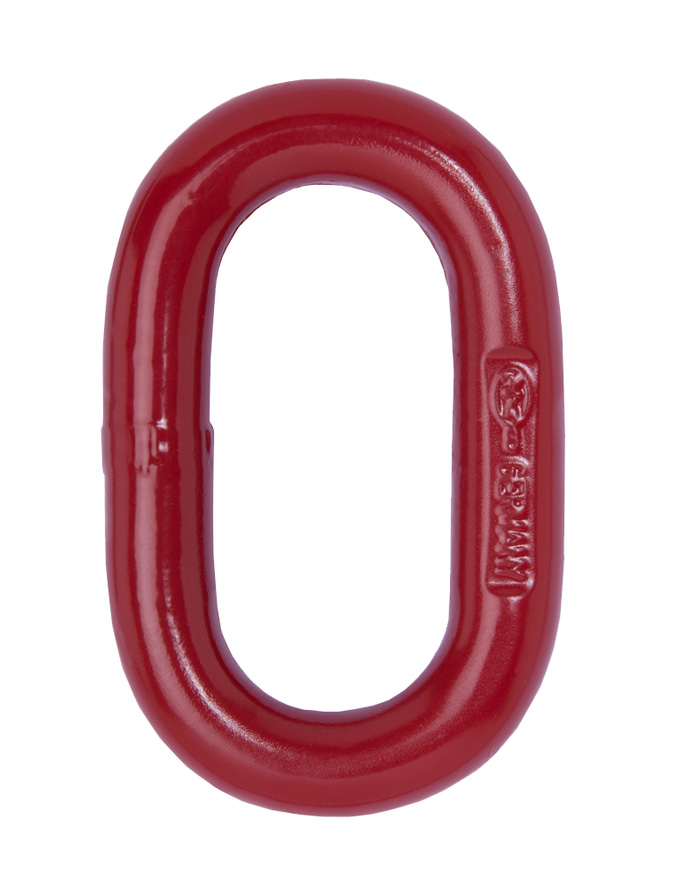

Die Güteklasse 8 Offshore Zwischenglieder TWN 0804 sind für den Gebrauch in "Lifting Sets" für Offshore-Container gemäß DNV-ST-E271 vorgesehen. Die Maße entsprechen der DIN 5688-3. Die Zwischenglieder verfügen über eine DNV-Bauteilabnahme.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4 und DIN 5688-3.
-
-
