Die Güteklasse 8 Verkürzungshaken mit Gabel und Sicherung TWN 0827/1 dienen zur Anpassung der Stranglängen von Kettengehängen und Zurrketten. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Der Sicherungsstift verhindert ein unbeabsichtigtes Lösen des Kettenstranges.
Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-1 und DIN 5692.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Zurrmittel
TWN 0827/1

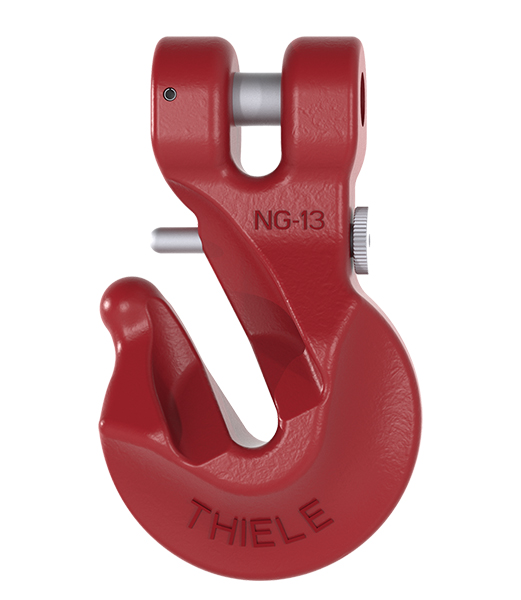

Verkürzungshaken mit Gabel und Sicherung
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||
e | g | l | b | ||||||
8-8 | F33201 | 2,00 | 61 | 9.5 | 102 | 61 | 0,54 | ||
10-8 | F33211 | 3,15 | 73 | 12 | 125 | 75 | 0,99 | ||
13-8 | F33221 | 5,30 | 94 | 15 | 160 | 95 | 2,06 | ||
16-8 | F33231 | 8,00 | 112 | 18 | 188 | 120 | 3,45 | ||
20-8 | F33246 | 12,50 | 148 | 22,5 | 242 | 141 | 7,35 | ||
