Zurrmittel

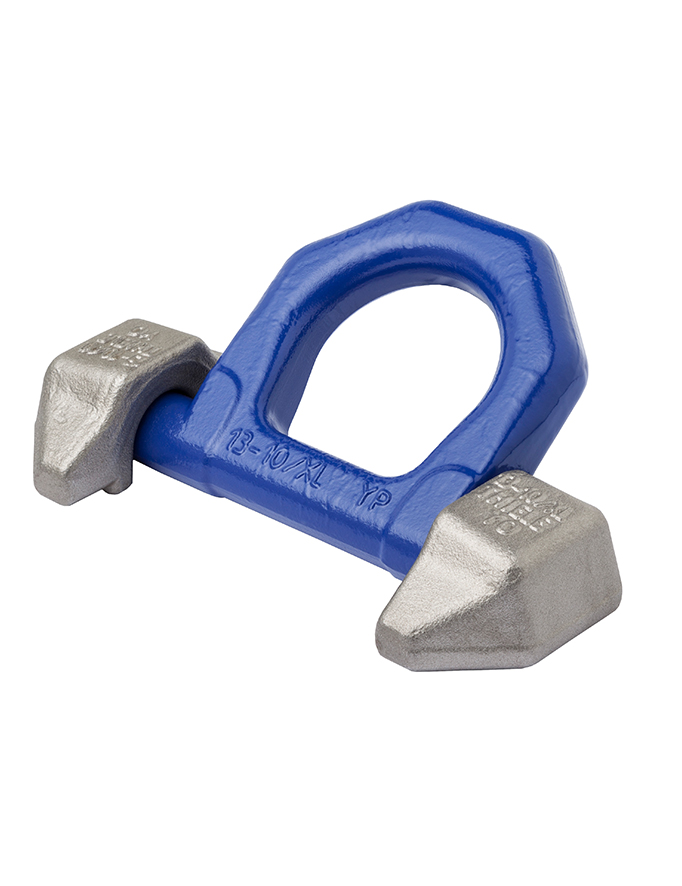

Die anschweißbaren Zurrpunkte mit zwei Anschweißböcken TWN 1473 dienen zum Zurren von Lasten. Die Zurrpunkte werden vorwiegend an Fahrzeugrahmen (Aufliegern, Trailern) angeschweißt.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung höherer Zurrkräfte.
Nenngröße | Artikel-Nr. | Artikel-Nr. (nur Ringöse) | Zurrkraft (LC) [daN] max. | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||||||
d1 | d2 | b | a | l | e | k | h | c | s | f | |||||||
10-10 | F352001 | F352002 | 8.000 | 14 | 14 | 48 | 74 | 134 | 74 | 74 | 28 | 65 | 2 | 57 | 0,79 | ||
13-10 | F352011 | F352012 | 13.500 | 20 | 20 | 60 | 100 | 170 | 85 | 93 | 37 | 80 | 2 | 61 | 1,73 | ||
*Bei senkrecht stehendem Bügel. | |||||||||||||||||
