Anschlagmittel Güteklasse 10 Anschlagmittel Güteklasse 10

TWN 1838

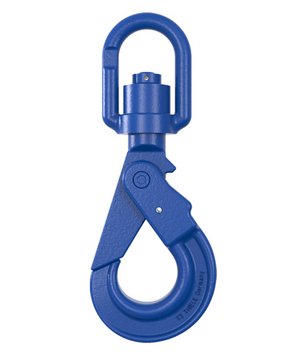

Selbstverriegelnde Wirbelhaken

Die Güteklasse 10 selbstverriegelnden Haken mit Wirbel TWN 1838 dienen zur Herstellung von Ketten- und Drahtseilgehängen und finden Anwendung in der Bauindustrie. Der kugelgelagerte Wirbel ermöglicht das Drehen unter Last. Beim Belasten der Haken verriegeln diese selbsttätig. Das Öffnen kann erst wieder im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen.

Die selbstverriegelnden Haken entsprechen der DIN EN 1677-3 unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.

Selbstverriegelnde Wirbelhaken

Eigenschaften

Nenngröße

Artikel-Nr.

Tragfähigkeit


[t]

Maße

[mm]

Gewicht
ca.


[kg]

CAD


STEP

CAD


IGES

e

c

g

b

d

f

h

l

6-10

F0923003

1.40

147

18

26.5

31.5

10.5

19.5

22

179.5

0.72

Download

Download

8-10

F092313

2.50

201

23

33

44

14

33

25

240

1.48

Download

Download

10-10

F092323

4.00

235

27

45

50

16

39

34

285

2.44

Download

Download

13-10

F092333

6.70

302

35

52

56

20

51

43

365.5

4.78

Download

Download

16-10

F092343

10.00

345

41

64

63

23

52

50

418

8.00

Download

Download

20-10

F092353

16.00

392

48

77

81

27

72

53

472

12.50

Download

Download

22-10

F092363

19.00

477

57

80

99

33

99

63

573

20

Download

Download
