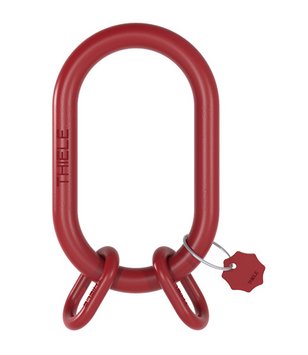

Die Güteklasse 8 Sonderaufhängegarnituren TWN 0817 dienen zur Herstellung von 3- und 4-strängigen Kettengehängen für den Einsatz an großen Einfachkranhaken DIN 15401. Die B-Glieder ermöglichen die Verwendung von Verbindungsgliedern, z.B. THI-LOK®s TWN 1320. Ein Kennzeichnungsanhänger ermöglicht den Eintrag der notwendigen Gehängedaten.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 8
TWN 0817
Sonderaufhängegarnituren 3- und 4-strängig für Einfachkranhaken DIN 15401 (16 t, 25 t, 40 t)
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit 0° ≤ b ≤ 45° [t] | Maße [mm] | Kranhaken nach DIN 15401 | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | d1 | t1 | b1 | d2 | t2 | b2 | |||||||
6-8 | F08170616 | 2,36 | 320 | 22 | 260 | 140 | 13 | 60 | 30 | 16 | 2,96 | ||
8-8 | F08170816 | 4,25 | 330 | 26 | 260 | 140 | 16 | 70 | 35 | 16 | 3,90 | ||
10-8 | F08171016 | 6,70 | 350 | 30 | 260 | 140 | 20 | 90 | 45 | 16 | 5,75 | ||
13-8 | F08171316 | 11,20 | 370 | 36 | 250 | 140 | 26 | 120 | 60 | 16 | 9,43 | ||
16-8 | F08171616 | 17,00 | 370 | 36 | 250 | 140 | 26 | 120 | 60 | 16 | 9,43 | ||
6-8 | F08170625 | 2,36 | 400 | 24 | 340 | 180 | 13 | 60 | 30 | 25 | 4,14 | ||
8-8 | F08170825 | 4,25 | 410 | 28 | 340 | 180 | 16 | 70 | 35 | 25 | 5,43 | ||
10-8 | F08171025 | 6,70 | 430 | 32 | 340 | 180 | 20 | 90 | 45 | 25 | 7,68 | ||
13-8 | F08171325 | 11,20 | 440 | 40 | 340 | 180 | 22 | 100 | 50 | 25 | 11,90 | ||
16-8 | F08171625 | 17,00 | 460 | 40 | 340 | 180 | 26 | 120 | 60 | 25 | 13,20 | ||
20-8 | F08172025 | 26,50 | 590 | 55 | 430 | 220 | 36 | 160 | 80 | 25 | 32,30 | ||
6-8 | F08170640 | 2,36 | 490 | 26 | 430 | 220 | 13 | 60 | 30 | 40 | 5,70 | ||
8-8 | F08170840 | 4,25 | 500 | 30 | 430 | 220 | 16 | 70 | 35 | 40 | 7,42 | ||
10-8 | F08171040 | 6,70 | 520 | 34 | 430 | 220 | 20 | 90 | 45 | 40 | 10,10 | ||
13-8 | F08171340 | 11,20 | 530 | 42 | 430 | 220 | 22 | 100 | 50 | 40 | 15,50 | ||
16-8 | F08171640 | 17,00 | 550 | 42 | 430 | 220 | 26 | 120 | 60 | 40 | 16,80 | ||
18-8 | F08171840 | 21,20 | 570 | 48 | 430 | 220 | 32 | 140 | 70 | 40 | 23,70 | ||
22-8 | F08172240 | 31,50 | 590 | 55 | 430 | 220 | 36 | 160 | 80 | 40 | 32,30 | ||
