Die Güteklasse 8 Aufhängeglieder mit Gabel TWN 0820 dienen vorwiegend zur Herstellung von 1-strängigen Kettengehängen und sind zum Bündeln von Lasten geeignet.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 8
TWN 0820

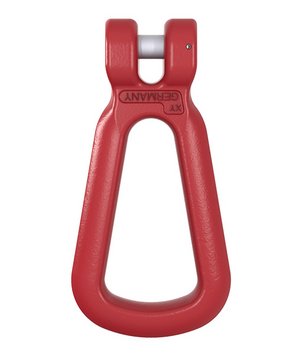

Aufhängeglieder mit Gabel
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | f | g | a | c | h | b | ||||||
8-8 | F31000 | 2,00 | 93.5 | 38 | 68 | 121 | 22 | 13 | 62 | 0.36 | ||
10-8 | F31010 | 3,15 | 126 | 49 | 95 | 165.5 | 28 | 19 | 88 | 0.86 | ||
13-8 | F31020 | 5,30 | 158.5 | 60 | 120 | 207 | 37 | 22 | 104 | 1,60 | ||
16-8 | F31030 | 8,00 | 187 | 80 | 140 | 246 | 43 | 28 | 136 | 3,00 | ||
