Anschlagmittel Güteklasse 8 Anschlagmittel Güteklasse 8

TWN 1313

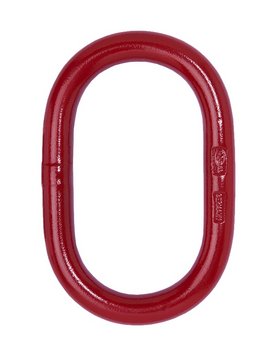

Aufhängeglieder Form A für 1- und 2-strängige Kettengehänge

Die Güteklasse 8 Aufhängeglieder TWN 1313 dienen zur Herstellung von 1- und 2-strängigen Kettengehängen. Der variable Einsatz in 1- und 2-strängigen Kettengehängen bietet eine hohe Flexibilität in der Konfektionierung, verbunden mit dem Vorteil einer wirtschaftlichen Lagerhaltung. Die Aufhängeglieder können auch z.B. für die Herstellung von Seilgehängen nach DIN EN 13414-1 verwendet werden. Die Maße entsprechen der DIN 5688-3 und ermöglichen die Verwendung von Verbindungsgliedern, z.B. THI-LOKs® TWN 1320.

Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677, Teile 1 und 4.

[Die Aufhängeglieder sind auch nach dem australischen Standard AS3775 (TWN1301) und nach dem US-Standard ASTM A952 (TWN1303) ausgelegt erhältlich.]

Aufhängeglieder Form A für 1- und 2-strängige Kettengehänge

Eigenschaften

Artikel-Nr.

Tragfähigkeit

0° < β ≤ 45°

[t]

Maße

[mm]

Gewicht
ca.

[kg]

Nenngröße für Einsatz im Kettengehänge

Kranhaken nach DIN 15401

[Nr.]

CAD


STEP

CAD


IGES

d

t

b

1-Strang

2-Strang

F1313013

2,00

13

90

50

0,29

6-8 /7-8

6-8

1,6

Download

Download

F1313016

3,15

16

110

60

0,53

8-8

7-8

2,5

Download

Download

F1313018

4,00

18

130

70

0,79

10-8

8-8

4

Download

Download

F1313020

4,75

20

140

80

1,10

10-8

5

Download

Download

F1313022

5,60

22

160

90

1,50

13-8

6

Download

Download

F1313026

8,00

26

180

100

2,30

16-8

13-8

8

Download

Download

F1313032

12,50

32

230

125

4,40

18-8/20-8

16-8

12

Download

Download

F1313036

16,00

36

250

140

6,20

22-8

18-8

16

Download

Download

F1313040

19,00

40

290

160

8,80

20-8

20

Download

Download

F1313045

25,00

45

320

175

12,00

26-8/28-8

22-8

25

Download

Download

F1313050

31,50

50

340

190

16,00

32-8

26-8

25

Download

Download

F1313056

40,00

56

380

210

23,00

36-8

28-8

32

Download

Download

F1313063

50,00

63

430

240

33,00

40-8

32-8

40

Download

Download

F1313070

63,00

70

470

260

44,00

45-8

36-8

50

Download

Download

F1313080

80,00

80

520

290

64,00

50-8

40-8

63

Download

Download

F1313085

100,00

85

520

290

73,00

56-8

45-8

63

Download

Download

F1313095

125,00

95

580

320

100,00

63-8

50-8

80

Download

Download

F1313110

160,00

110

680

380

160,00

71-8

56-8

100

Download

Download
