Anschlagmittel Güteklasse 8 Anschlagmittel Güteklasse 8

TWN 0856

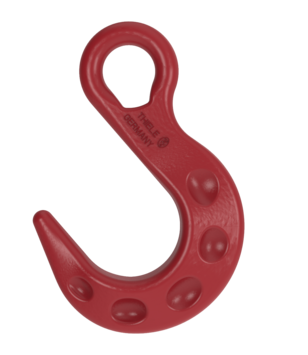

Gießereihaken mit Öse

Die Güteklasse 8 Gießereihaken mit Öse TWN 0856 dienen zur Herstellung von Kettengehängen, vorwiegend für Gießereien. Mittels Verbindungsgliedern, z.B. THI-LOK®s TWN 1320, werden die zugehörigen Anschlag-ketten befestigt. Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-1.

Gießereihaken mit Öse

Eigenschaften

Nenngröße

Artikel-Nr.

Tragfähigkeit


[t]

Maße

[mm]

Gewicht
ca.


[kg]

CAD


STEP

CAD


IGES

e

d1

g

h

c

d2

f

6-8

F32354

1,12

108

21 1)

50

24

20

12

-

0,44

Download

Download

7/8-8

F32364

2,00

135

28 1)

66

33

26

14

-

0,97

Download

Download

10-8

F32374

3,15

161

32 1)

76

35

32.5

18

-

1,56

Download

Download

13-8

F32384

5,30

196

42 1)

89

42

38

21

-

2,96

Download

Download

16-8

F32394

8,00

229

54 1)

102

48

45

23

-

4,71

Download

Download

18/20-8

F32404

12,50

259

59

114

63

58.5

27

70

7,95

Download

Download

22-8

F32414

15,00

288

65

127

70

65

30

78

10,88

Download

Download

26-8

F32424

21,20

329

76

136

81

75

35

89

16,49

Download

Download

32-8

F32444

31,50

358

85

152

97

83

42

100

26,20

Download

Download

1) Kreisrunde Öse
