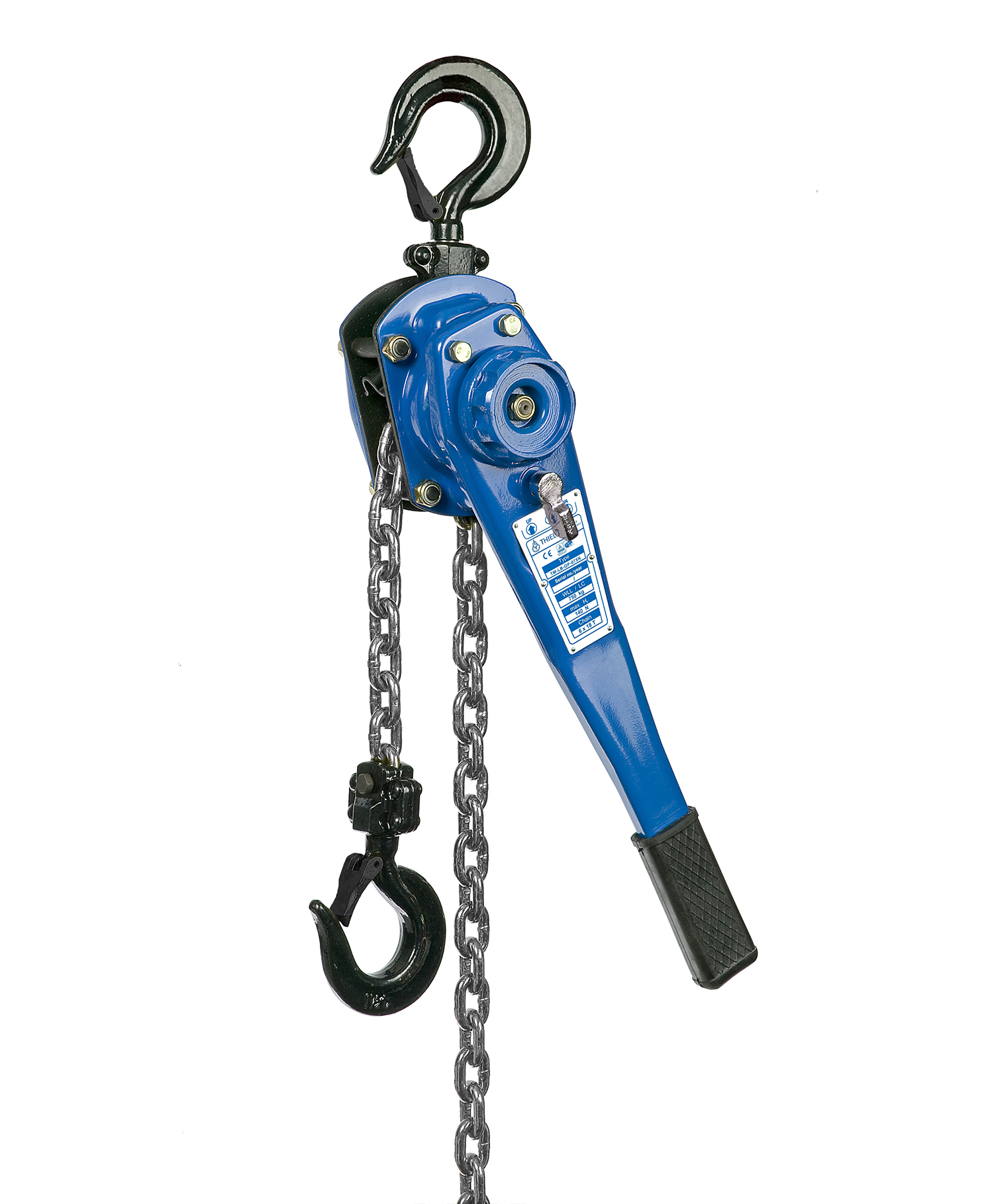

Die TM-Hebelzüge TWN 1001 sind handbetriebene tragbare Geräte zum Ziehen, Heben und Bewegen von Lasten. Sie können ebenso als Zurrmittel im Sinne der DIN EN 12195-3 eingesetzt werden. Die integrierte Rutschkupplung dient als Überlastungsschutz. Die galvanisch verzinkten THIELE-Lastketten TWN 0062 erfüllen die Vorgaben der DIN EN 818-7.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Lastaufnahmemittel
TWN 1001
TM-Hebelzüge
Eigenschaften
Einheit | TM-LB 025* | TM-LB-OP 075N | TM-LB-OP 150N | TM-LB-OP 300N | TM-LB-OP 600N | |
Tragfähigkeit (Zurrkraft (LC)) | [t] | 0,25 | 0,75 | 1,5 | 3,0 | 6,0 |
Hublänge ca. 1,50 m | [Artikel-Nr.] | F061901 | F062411 | F062511 | F062611 | F062711 |
Hublänge ca. 3,05 m | [Artikel-Nr.] | F061902 | F062412 | F062512 | F062612 | F062712 |
Hublänge ca. 4,60 m | [Artikel-Nr.] | F061903 | F062413 | F062513 | F062613 | F062713 |
Hublänge ca. 6.10 m | [Artikel-Nr.] | F061904 | F062414 | F062514 | F062614 | F062714 |
Kettenstränge | [Anzahll] | 1 | 1 | 1 | 1 | 2 |
Kraftaufwand für max. Tragfähigkeit | [kg] | 2 | 14 | 22 | 32 | 34 |
Lastketten Durchmesser | [mm] | 4 | 6 | 8 | 10 | 10 |
Hebellänge (D) | [mm] | 160 | 280 | 410 | 410 | 410 |
Mindestnennlänge (A) | [mm] | 230 | 325 | 380 | 480 | 620 |
Breite (B) | [mm] | 85 | 136 | 160 | 180 | 235 |
Tiefe (C) | [mm] | 92 | 148 | 172 | 200 | 200 |
Hakenmaulweite (oben) | [mm] | 25 | 42 | 46 | 54 | 62 |
Hakenmaulweite (unten) | [mm] | 25 | 42 | 46 | 54 | 62 |
Nettogewicht (bei Hublänge 3,05 m) | [kg] | 2,37 | 7,10 | 13,20 | 21.75 | 32.97 |
Hebelzug ohne Kette | [Artikel-Nr.] | F06192 | F06243 | F06253 | F06263 | F06273 |
* TM-LB 025 ohne Überlastsicherung | ||||||
