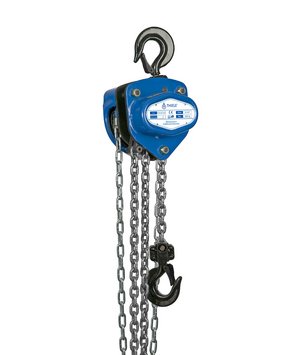

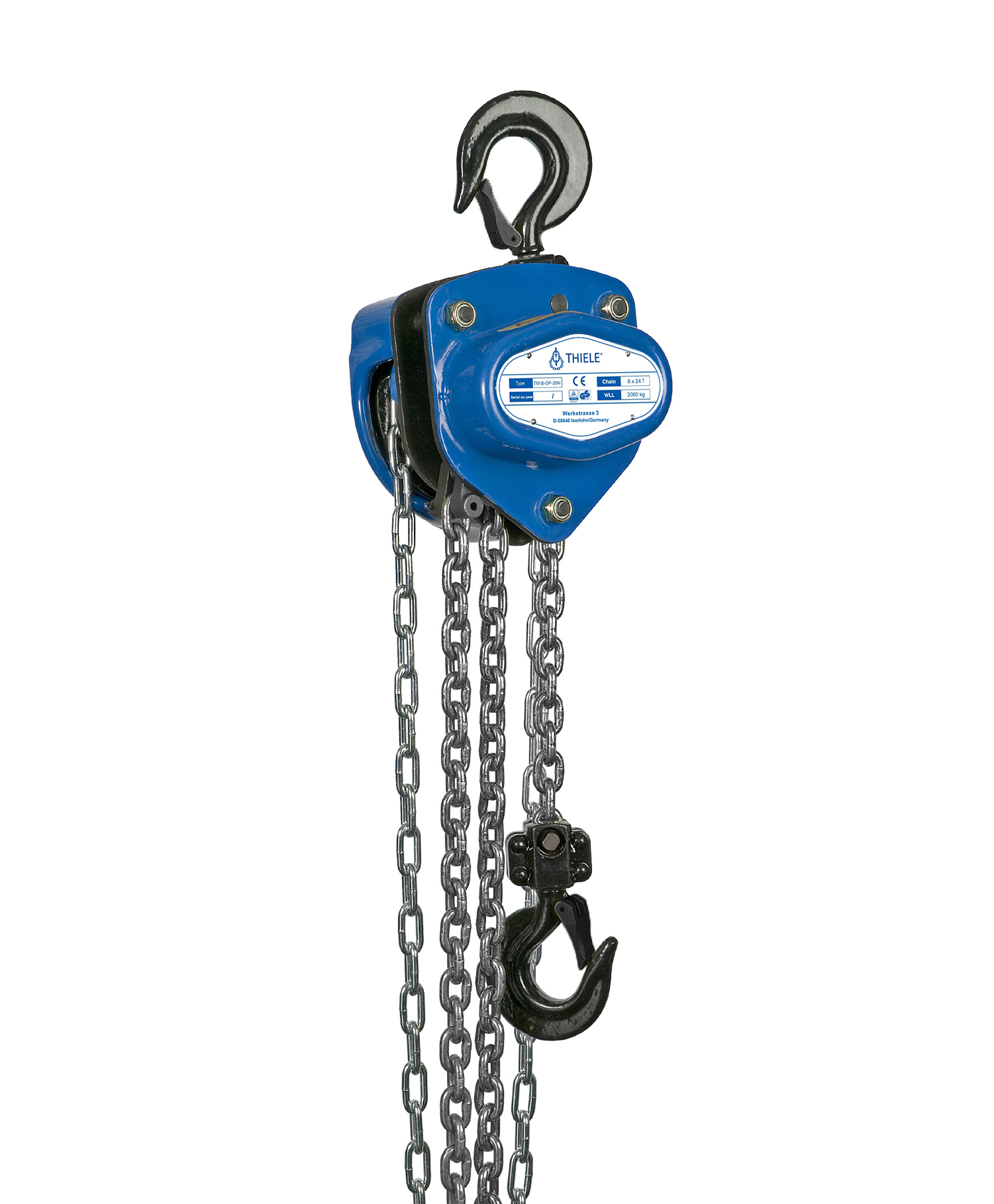

Die TM-Handkettenzüge TWN 1000 sind handbetriebene tragbare Geräte zum Ziehen, Heben und Bewegen von Lasten. Die integrierte Rutschkupplung dient als Überlastungsschutz. Die galvanisch verzinkten THIELE-Lastketten TWN 0062 erfüllen die Vorgaben der DIN EN 818-7.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Lastaufnahmemittel
TWN 1000
TM-Handkettenzüge
Eigenschaften
Einheit | TM-B-OP 05N | TM-B-OP 10N | TM-B-OP 20N | TM-B-OP 30N | TM-B-OP 50N | |
Tragfähigkeit | [t] | 0,5 | 1,0 | 2,0 | 3,0 | 5,0 |
Hublänge ca. 3,05 m | [Artikel-Nr.] | F063511 | F063611 | F063711 | F063811 | F063911 |
Hublänge ca. 4,60 m | [Artikel-Nr.] | F063512 | F063612 | F063712 | F063812 | F063912 |
Hublänge ca. 6.10 m | [Artikel-Nr.] | F063513 | F063613 | F063713 | F063813 | F063913 |
Hublänge ca. 9,10 m | [Artikel-Nr.] | F063514 | F063614 | F063714 | F063814 | F063914 |
Hublänge ca. 12,20 m | [Artikel-Nr.] | F063515 | F063615 | F063715 | F063815 | F063915 |
Kettenstränge | [Anzahll] | 1 | 1 | 1 | 2 | 2 |
Kraftaufwand für max. Tragfähigkeit | [kg] | 23 | 30 | 35 | 27 | 41 |
Lastketten Durchmesser | [mm] | 6 | 6 | 8 | 8 | 10 |
Mindestnennlänge (A) | [mm] | 270 | 317 | 414 | 465 | 636 |
Breite (B) | [mm] | 127 | 158 | 187 | 210 | 288 |
Tiefe (C) | [mm] | 131 | 140 | 161 | 161 | 190 |
Hakenmaulweite (oben) | [mm] | 36 | 42 | 46 | 54 | 64 |
Hakenmaulweite (unten) | [mm] | 36 | 42 | 46,00 | 54 | 64 |
Nettogewicht (bei Hublänge 3,05 m) | [kg] | 13,63 | 16,03 | 23,76 | 29,96 | 28,60 |
Handkettenzug ohne Kette | [Artikel-Nr.] | F06353 | F06363 | F06373 | F06383 | F06393 |
