Die Güteklasse 8 Anschlagketten werden aus CrNiMo-Edelstahl produziert und dienen zur Herstellung von Kettengehängen und Zurrketten. Die maximale Einsatztemperatur beträgt 400 °C.
Die Herstellungs- und Prüfanforderungen dieser hochwertigen Rundstahlketten basieren auf der DIN EN 818-2 und dem berufsgenossenschaftlichen Prüfgrundsatz GS-HM 37.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Zurrmittel

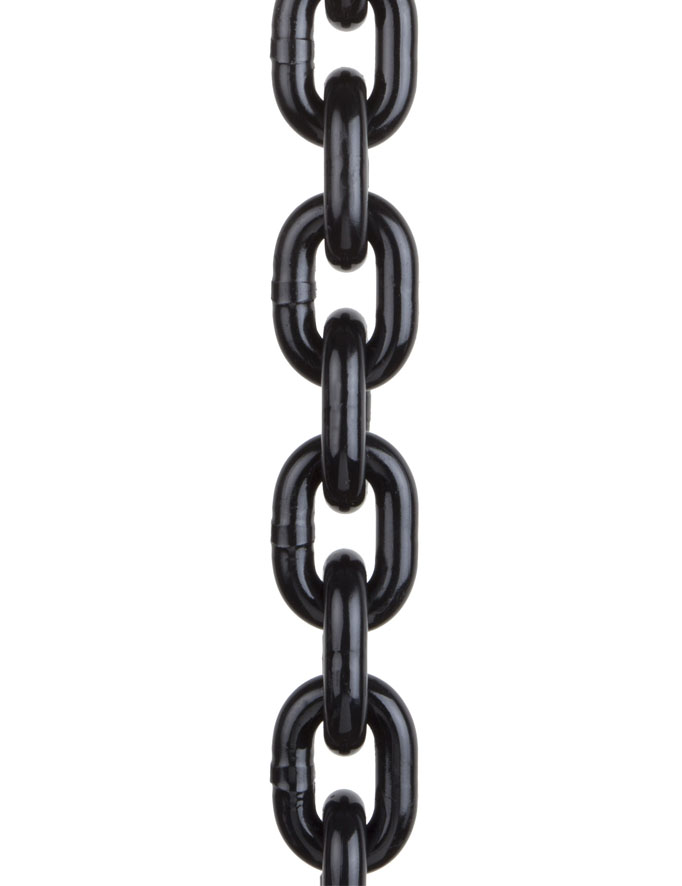

TWN 0805
Anschlagketten
Eigenschaften
Nenngröße
| Artikel-Nr. | Tragfähigkeit [t] | Nenndicke dn [mm] | Teilung pn [mm] | Innere Breite w3 [mm] min. | Äußere Breite w2 [mm] max. | Gewicht [kg/m] | CAD STEP | CAD IGES | |||
Naturschwarz | RAL 9005 | Corrothiel | Galvanisch | |||||||||
6-8 | F01452 | F01453 | F01454 | F01448 | 1,12 | 6,00 | 18,00 | 7,80 | 22,20 | 0,82 | ||
7-8 | F01458 | F01459 | F01457 | F014601 | 1,50 | 7,00 | 21,80 | 9,50 | 25,20 | 1,10 | ||
8-8 | F01464 | F01465 | F01429 | F01433 | 2,00 | 8,00 | 24,00 | 10,90 | 29,60 | 1,46 | ||
10-8 | F01469 | F01470 | F01450 | F01445 | 3,15 | 10,00 | 30,00 | 13,00 | 37,00 | 2,26 | ||
13-8 | F01474 | F01475 | F01476 | F014781 | 5,30 | 13,00 | 39,00 | 17,40 | 48,10 | 3,76 | ||
16-8 | F01479 | F01480 | F01487 | F014821 | 8,00 | 16,00 | 48,00 | 20,80 | 59,20 | 5,70 | ||
18-8 | F01484 | F01485 | F04580 | F01484G | 10,00 | 18,00 | 54,00 | 23,40 | 66,60 | 7,10 | ||
20-8 | F01494 | F01495 | F04606 | F014944 | 12,50 | 20,00 | 60,00 | 26,00 | 74,00 | 9,00 | ||
22-8 | F01499 | F01500 | F04629 | F015111 | 15,00 | 22,00 | 66,00 | 28,60 | 81,40 | 10,90 | ||
26-8 | F01514 | F01515 | F04695 | * | 21,20 | 26,00 | 78,00 | 33,80 | 96,20 | 15,20 | ||
28-8 | F01519 | F01520 | F01521 | – | 25,00 | 28,00 | 84,00 | 36,40 | 104,00 | 17,60 | ||
32-8 | F01524 | F01525 | F01526 | F01527 | 31,50 | 32,00 | 96,00 | 41,60 | 118,00 | 23,00 | ||
36-8 | F01529 | F01530 | F04814 | – | 40,00 | 36,00 | 108,00 | 46,80 | 133,00 | 29,00 | ||
40-8 | F01534 | F01535 | F04838 | – | 50,00 | 40,00 | 120,00 | 52,00 | 148,00 | 36,00 | ||
45-8 | F01539 | F01540 | F04889 | – | 63,00 | 45,00 | 135,00 | 58,50 | 167,00 | 45,50 | ||
50-8 | F01545 | F01546 | F04900 | – | 80,00 | 50,00 | 150,00 | 65,00 | 185,00 | 56,00 | ||
56-8 | F01555 | F01556 | F04908 | – | 100,00 | 56,00 | 170,00 | 72,80 | 207,00 | 72,50 | ||
63-8 | – | F01566 | – | – | 125,00 | 63,00 | 190,00 | 81,90 | 233,00 | 89,00 | ||
71-8 | – | F01598 | – | – | 160,00 | 71,00 | 210,00 | 92,30 | 263,00 | 113,00 | ||
*Auf Anfrage | ||||||||||||
