TWN 1120
X-TITAN Anschlagpunkte

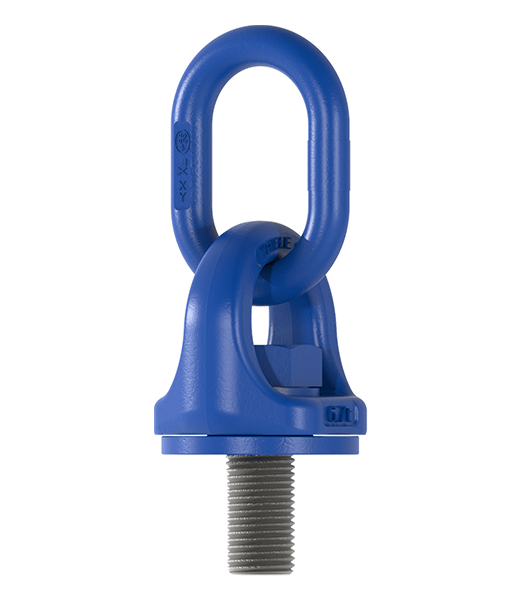

Die anschraubbaren X-TITAN Anschlagpunkte TWN 1120 werden vorwiegend für den Transport von Formen, Werkzeugen, Gesenken, Maschinenelementen und Stahlkonstruktionen verwendet. Die B-Glieder ermöglichen das einfache Verbinden mit anderen Anschlagmitteln.

Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.

X-TITAN Anschlagpunkte

Eigenschaften

Gewinde

dg

[mm]

Artikel-Nr.

Tragfähigkeit


[t]

Gewindelänge

lg

[mm]

Maße

[mm]

Gewicht
ca.


[kg]

CAD


STEP

CAD


IGES

e

f

b

t

d

h

SW

a

M10

F34390

0,45

19

95

40

28

50

10

55

16

43

0,41

Download

Download

M12

F34395

0,60

24

95

40

28

50

10

55

18

43

0,43

Download

Download

M16

F34400

1,40

29

95

40

28

50

10

55

24

43

0,48

Download

Download

M20

F34410

2,50

33

115

49

34

60

12

66

30

54

0,79

Download

Download

M24

F34420

3,50

40

135

55

40

70

16

80

36

65

1,50

Download

Download

M30

F34430

6,70

52

167

66

50

85

18

101

46

85

2,98

Download

Download

M36

F34440

8,00

66

212

92

50

115

22

120

55

96

4,80

Download

Download

Produkt anfragen >
