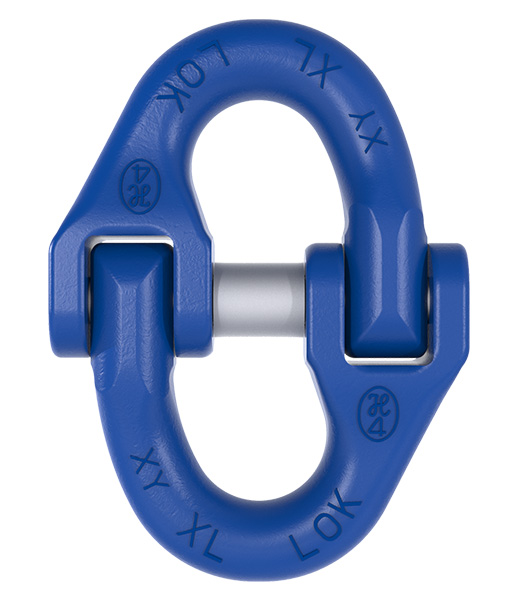

Die Güteklasse 10 XL-LOK Verbindungsglieder TWN 1820 dienen zum Verbinden von Rundstahlketten mit Anschlagkomponenten bei der Konfektionierung von Kettengehängen und Zurrketten.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Zurrmittel
TWN 1820
XL-LOK Verbindungsglieder
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||
a | b | c | e | f | g | ||||||
6-10 | F30807 | 1,40 | 61 | 12 | 38 | 45 | 8 | 14 | 0,07 | ||
7-10 | F308090 | 1,90 | 71 | 14 | 47 | 50 | 9 | 16 | 0,14 | ||
8-10 | F30817 | 2,50 | 85 | 16 | 55 | 62 | 10 | 19 | 0,20 | ||
10-10 | F30827 | 4,00 | 97 | 18 | 66 | 72 | 13 | 24 | 0,35 | ||
13-10 | F30837 | 6,70 | 125 | 23 | 82 | 87 | 17 | 28 | 0,74 | ||
16-10 | F30847 | 10,00 | 146 | 32 | 109 | 105 | 21 | 34 | 1,20 | ||
20-10 | F308570 | 16,00 | 178 | 37 | 144 | 128 | 25 | 45 | 2,80 | ||
22-10 | F308670 | 19,00 | 196 | 40 | 150 | 140 | 28 | 45 | 3,50 | ||
26-10 | F308770 | 26,50 | 232 | 48 | 178 | 166 | 33 | 56 | 5,80 | ||
32-10 | F308870 | 40,00 | 286 | 58 | 220 | 204 | 40 | 70 | 10,90 | ||
