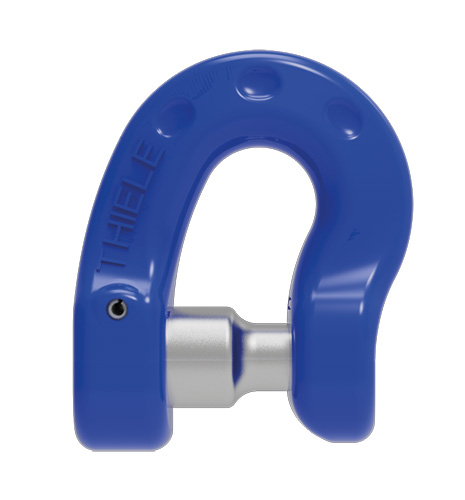

Die innovativen Güteklasse 10 offenen Ringgabeln TWN 1847 dienen zum verwechselungsfreien Verbinden von Anschlagketten mit Anschlagkomponenten bei der Herstellung von Kettengehängen. Zur richtigen Zuordnung der Nenngröße der Aufhängeglieder, ist die offene Ringgabel mit einer Durchmesseranzeige auf dem Schmiedekörper versehen. Somit stellt die Ringgabel eine optimierte nahezu verwechselungsfreie und sichere Verbindungsmöglichkeit für die einfache Montage von Kettengehängen dar. Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Zurrmittel
TWN 1847
Offene Ringgabeln
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||||
a | b | c | e | f | g | d | h | ||||||
6-10* | F31705 | 1,40 | - | - | - | - | - | - | - | - | 0,25 | ||
8-10* | F31715 | 2,50 | - | - | - | - | - | - | - | - | 0,30 | ||
10-10 | F31725 | 4,00 | 76 | 64 | 28 | 34 | 57 | 21 | 14 | 19 | 0,37 | ||
13-10 | F31735 | 6,70 | 99 | 82 | 36 | 43 | 72 | 27 | 16 | 23 | 0,77 | ||
16-10* | F31745 | 10,00 | - | - | - | - | - | - | - | - | 1,00 | ||
*Auf Anfrage | |||||||||||||
